參加時間：2010年8月21~22日
主辦單位：科學人雜誌
授課教師：吳俊輝教授
望遠鏡規格：口徑114mm，焦距910mm，次鏡(斜鏡)口徑28mm，集光力249(可看到的星光比眼睛看到的暗249倍)，極限星等12，解析力1.2角秒(可以分辨是兩個亮點的夾角)
一、材料：還有兩個L型板，後來補發，操作工具自備
二、製作過程：
組裝主鏡座：上下兩盤距離可用木板的厚度來量

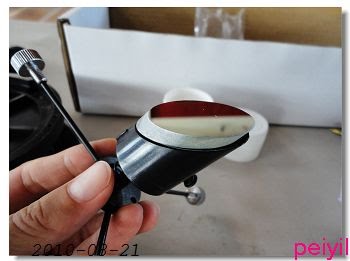

組裝斜鏡架：這台望遠鏡是牛頓式，斜鏡為一平面鏡，用來改變光前進方向，讓觀察者位於鏡筒側面
斜鏡底部與鏡座面齊
套上蓋後確定鏡座密合，鎖緊螺絲後用白膠固定，如果有誤再撕開白膠調整
用砂紙磨花管壁內側後噴黑漆，粗糙黑暗的管壁可避免反光干擾
用白紙自製量尺在水管外側標記鑽孔位置，刻度以工程用捲尺為準，標記完後用鑽孔機鑽孔
兩個L型版和中間有洞的一字板釘好後，用螺絲裝在44公分位置，再去鑽四個中孔，都裝上螺絲；其他木板也用釘子釘好，架上去後要先將鏡筒垂直地面，面向鏡筒，鬆開兩邊長螺絲的蝴蝶螺帽再一起旋緊。
裝上目鏡座，三個螺絲要用工具旋緊，目鏡座和鏡筒不能有縫隙
裝上斜鏡座，三個細支架尾端露出的螺紋相同時表示三個銀色螺帽鎖緊的程度相同
將主鏡裝在主鏡座上，不要刮到，若有指紋或油漬先將灰塵吹離再用拭鏡布擦，灰塵細小不影響集光及成像，指紋及油漬會
螺絲和墊片，墊片和海綿，海棉和主鏡之間的距離為零，不可太緊，否則會使鏡片變形，若將螺絲旋鬆四分之一圈還沒有縫隙就表示太緊了
裝上主鏡座，鑽小孔時連鏡座一起鑽，鑽小孔後要做記號，鏡身的孔要和鏡座的孔對準鎖上螺絲才會緊

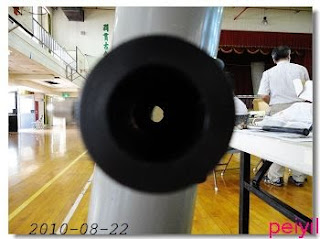

光軸校準一：從目鏡座遠看內圈要在正中間，調斜鏡座中間的內六角螺絲，調上下
光軸校準二：靠最近看，內圈要看到三個墊片，調斜鏡座的三個十字螺絲，用手轉緊，調左右、前後
光軸校準三：兩人一組一人看一人調主鏡座的十字螺絲，調到斜鏡座中間的圓在正中央
三、改造攝影機：微軟VX-800，399元，有軟體可以將攝影的畫面重疊成一張相片，所以觀星時，星光微弱或移動可以攝影然後做影像處理即可成清晰的相片
底座用力拆掉
鬆開背後螺絲拆開
用美工刀將孔挖大
中間的鏡片用手指甲及手指轉開取下，露出底下的CCD
《因為主鏡是凹面鏡成像為上下顛倒左右相反，斜鏡不改變方向，透過攝影鏡頭凸透鏡會再顛倒一次，訊號傳到電腦後會將影像再顛倒一次(和人腦一樣)，出現在螢幕上的影像與實物上下左右相反；若拆除鏡頭，則到達CCD的影像是顛倒的，而訊號由電腦處理後呈現在螢幕上的像與實物方向相同，便於觀察》
裝回去，鎖好
小水管外包上剛好可以塞入目鏡座的厚度的泡棉膠條，在外包上透明膠帶減少摩擦力，將水管對準攝影機正面中央，先用三秒膠固定位置，再用熱融膠固定
四、利用吸管和橡皮筋做一個目測器，吸管口中央對準星體即可從目鏡觀察到，如果木工做得好的話
五、大功告成
真的是我做的
六、其他
右邊的鏡片是從左邊這樣手工磨製而成
老師用鋁門作為材料製作的望遠鏡(牛頓式)
用自製干涉儀測鏡片曲率：光柵是用投影片以雷射印表機印上線條而成，目標曲率影像用電腦程式現出，再將干涉儀放在焦距位置，觀察影像是否如電腦所示
